Pengukur cincin

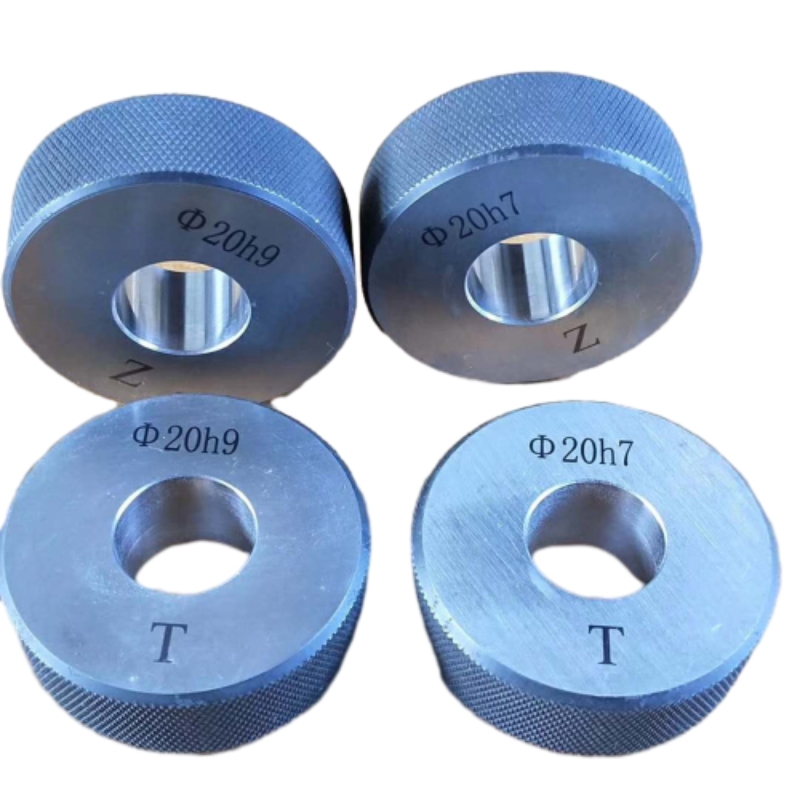

Pengukur cincin halus: itu adalah a jenis pengukur Digunakan untuk mengukur dimensi diameter luar dari benda kerja, dibagi menjadi ujung ujung dan z. Dalam penggunaan, ujung t mewakili dimensi batas atas diameter luar benda kerja dan harus dilewati; Ujung z mewakili dimensi batas bawah dari diameter luar dari benda kerja dan tidak dapat dilewati.

Perusahaan kami memproduksi seri pengukur: Thread Gauge (Metric, American, English, Trapezoidal), dan Gauge Plug Thread, Pengukur cincin benang, Smooth Plug Gauge, Smooth Ring Gauge Trapezoidal), Plug Gauge, Smooth Ring Gauge, Card Gauge, Keyway Plug Gauge, Mohs Gauge, 7:24 Taper Gauge, Metric Taper Gauge, Sinusoidal Gauge, Inspection Rods (Mohs, 7:24, Metric), Cylindrical Angle Ruler, Various Non-Standard Checks and Measuring Instruments Thread Checks, Coaxial Checks, and other Instrumen Pemeriksaan Non-Standar.

Penggunaan pengukur cincin

Pengukur cincin adalah a Alat pengukur presisi Digunakan terutama dalam pemesinan dan kontrol kualitas untuk mengukur dimensi eksternal objek silindris, seperti poros atau bantalan. Ini dirancang untuk memeriksa ukuran dan kebulatan komponen -komponen ini, memastikan mereka memenuhi persyaratan toleransi khusus. Pengukur cincin umumnya digunakan dalam industri seperti otomotif, kedirgantaraan, dan manufaktur, di mana mempertahankan dimensi yang tepat sangat penting.

Pengukur cincin datang dalam dua jenis utama: pengukur go/no-go dan pengukur set-ring. Jenis Go/No-Go digunakan untuk pemeriksaan toleransi dasar. Ini terdiri dari dua cincin: cincin "go" dan cincin "no-go". Cincin "GO" harus sesuai dengan bagian, yang menunjukkan bahwa komponen berada dalam kisaran ukuran yang diinginkan, sedangkan cincin "no-go" tidak cocok, yang menunjukkan bagian tersebut melebihi dimensi yang ditentukan.

Pengukur set-ring digunakan untuk pengukuran dan kalibrasi yang lebih rinci. Jenis ini terdiri dari cincin yang diproduksi dengan tepat yang berfungsi sebagai standar untuk dibandingkan dengan komponen yang diukur. Ini membantu memverifikasi bahwa komponen mempertahankan ukuran yang konsisten selama proses produksi.

Pengukur cincin dibuat dari bahan dengan laju ekspansi rendah, seperti baja atau karbida, untuk memastikan mereka mempertahankan ketepatannya bahkan di bawah kondisi suhu yang bervariasi. Saat menggunakan pengukur cincin, penting untuk menanganinya dengan hati -hati untuk menghindari kerusakan, karena bahkan ketidaksempurnaan kecil dapat mempengaruhi akurasi pengukuran.

Singkatnya, alat pengukur cincin sangat penting untuk memastikan pengukuran presisi tinggi bagian silindris di berbagai industri. Penggunaannya membantu mencegah cacat dan memastikan komponen kesesuaian dan fungsi sebagaimana dimaksud, berkontribusi pada kualitas dan kinerja sistem mekanis secara keseluruhan.

Apa keuntungan dari pengukur cincin?

Di industri manufaktur dan teknik, memastikan pengukuran yang tepat sangat penting untuk kualitas dan kinerja komponen. Salah satu alat penting yang memainkan peran penting dalam mencapai pengukuran yang akurat adalah pengukur cincin. Instrumen pengukuran khusus ini memberikan banyak keunggulan yang meningkatkan proses produktivitas dan jaminan kualitas.

Pertama dan terutama, keuntungan utama dari pengukur cincin adalah kemampuannya untuk memberikan pengukuran yang sangat akurat untuk bagian silinder. Desainnya memungkinkan pengguna untuk memeriksa diameter benda kerja secara efektif. Pengukur cincin diproduksi untuk toleransi yang ketat, membuatnya ideal untuk kontrol kualitas di lingkungan yang ketat. Presisi ini membantu memastikan bahwa bagian -bagiannya cocok bersama, mengurangi kemungkinan masalah perakitan.

Keuntungan lain yang menonjol dari pengukur cincin adalah kesederhanaan penggunaannya. Tidak seperti alat pengukur yang lebih kompleks, pengukur cincin menghadirkan metode ‘go/no-go’ yang mudah untuk diperiksa. Desainnya terdiri dari dua cincin-cincin go yang harus sesuai dengan bagian dan cincin tanpa go yang seharusnya tidak. Pendekatan biner ini memungkinkan penilaian cepat, memungkinkan operator untuk mengidentifikasi bagian yang tidak sesuai dengan cepat tanpa perlu pengaturan pengukuran yang rumit.

Selain itu, alat pengukur cincin sangat tahan lama dan dapat menahan penggunaan yang luas, yang mengarah ke umur panjang dan mengurangi biaya dalam jangka panjang. Mereka sering terbuat dari bahan keras yang menahan keausan, membuatnya cocok untuk pemeriksaan harian yang berulang di berbagai pengaturan produksi.

Terakhir, menerapkan pengukur cincin dalam proses kontrol kualitas Anda dapat secara signifikan meningkatkan efisiensi dan keandalan operasi manufaktur secara keseluruhan. Memastikan bahwa setiap bagian yang diproduksi memenuhi spesifikasi yang diperlukan tidak hanya meningkatkan kualitas produk tetapi juga mendorong kepuasan dan kepercayaan pelanggan.

Sebagai kesimpulan, keunggulan menggunakan pengukur cincin beragam, meliputi akurasi, keramahan pengguna, daya tahan, dan efisiensi. Dengan mengintegrasikan pengukur cincin ke dalam proses pembuatan Anda, Anda dapat mencapai kontrol kualitas yang ditingkatkan dan meningkatkan standar keseluruhan produk Anda.

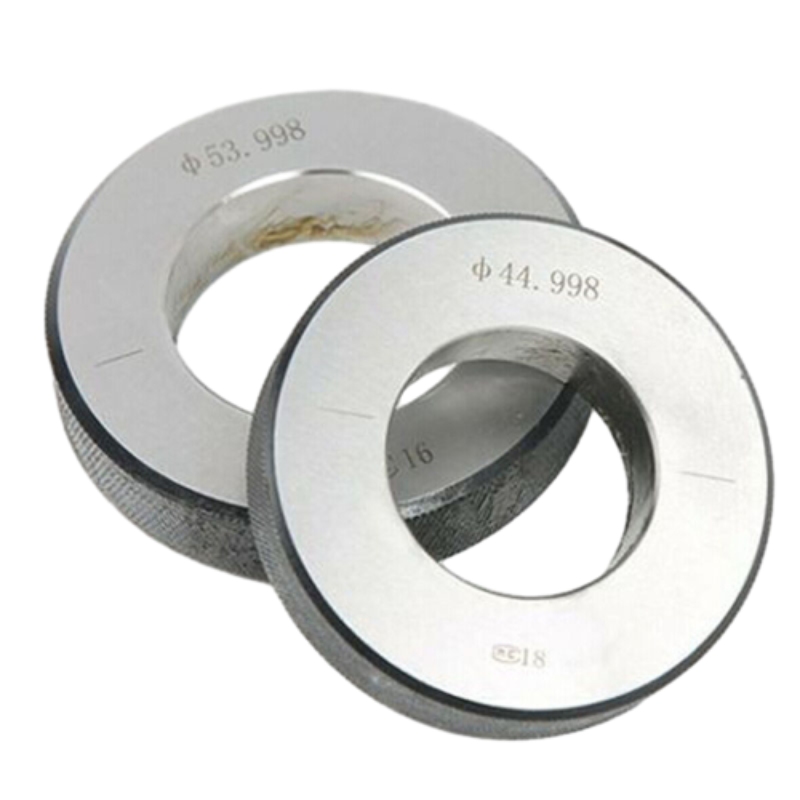

Pengukur cincin halus

Standar ： GB1957-81 DIN7162

Akurat ： H6 H7 H8 H9

Unit ： mm

Storaen Ring Gauge Specification: Dual Standard Certified sesuai dengan GB1957/DIN7162

Pengukur cincin Storaen berdiri sebagai bukti rekayasa presisi, dirancang dengan cermat untuk mematuhi standar internasional GB1957 dan DIN7162 – dua tolok ukur keunggulan dalam metrologi dimensi. Direkayasa untuk mencapai akurasi hingga kelas H6, alat pengukur ini berfungsi sebagai master ring ring, menetapkan standar emas untuk pengukuran diameter bore di industri di mana presisi tidak dapat dinegosiasikan, dari manufaktur otomotif hingga rekayasa dirgantara dan produksi mesin industri.

Dibuat dari baja paduan tingkat premium, alat pengukur cincin baja kami mengalami proses perlakuan panas yang ketat untuk meningkatkan kekerasan dan menahan keausan, memastikan kinerja yang konsisten bahkan di lingkungan industri yang keras. Koefisien ekspansi termal rendah material meminimalkan kesalahan yang disebabkan oleh fluktuasi suhu, fitur penting untuk mempertahankan keandalan dalam pengaturan manufaktur global. Setiap pengukur memiliki fitur permukaan yang dipoles, mengurangi gesekan selama pengukuran dan melindungi terhadap goresan yang tidak disengaja yang dapat membahayakan akurasi.

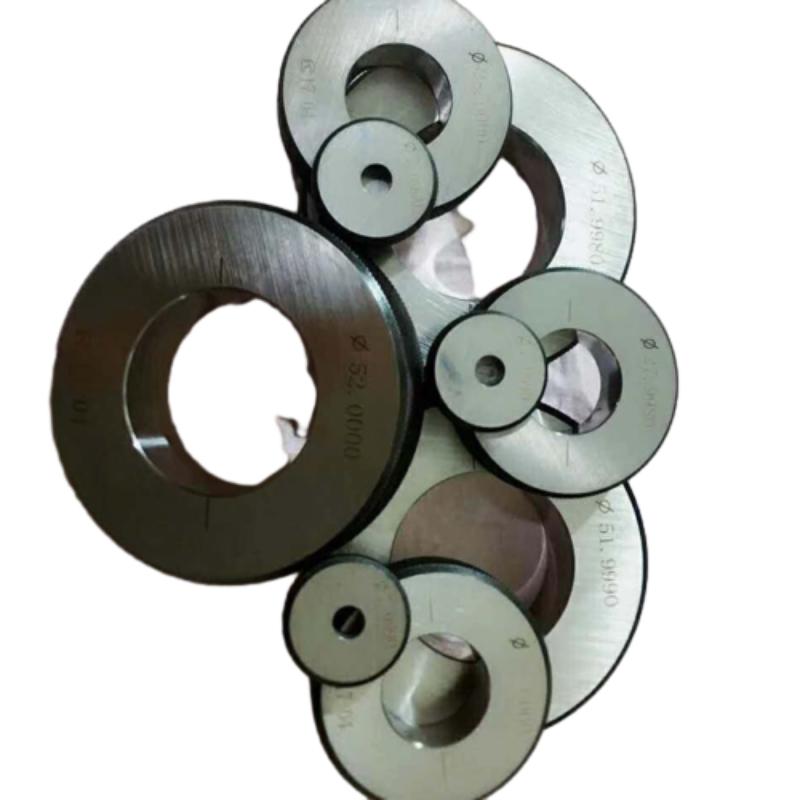

Rangkaian produk kami mencakup kedua pengukur cincin polos untuk inspeksi dimensi tunggal dan set pengukur cincin yang menggabungkan beberapa ukuran, ideal untuk lokakarya yang membutuhkan solusi kontrol kualitas serbaguna. Apakah Anda memerlukan pengukur untuk memverifikasi diameter dalam bantalan mesin presisi atau mengkalibrasi lubang komponen hidrolik, Storaen menawarkan konfigurasi yang selaras dengan kebutuhan spesifik Anda. Semua alat pengukur melekat pada prinsip pengukuran go/no-go: ujung "go" mengkonfirmasi kesesuaian dimensi suatu bagian, sedangkan ujung "no-go" memastikan tidak melebihi toleransi yang diijinkan, merampingkan proses inspeksi untuk efisiensi.

Penunjukan Ring Gauge Class H6 menandakan komitmen kami terhadap toleransi yang sangat ketat-biasanya dalam ± 0,0005mm untuk ukuran nominal hingga 50mm-membuat pengukur kami cocok untuk aplikasi yang menuntut presisi tingkat mikron. Tingkat akurasi ini divalidasi melalui laboratorium kalibrasi in-house kami, dilengkapi dengan interferometer canggih dan mengoordinasikan mesin pengukur (CMM), memastikan setiap pengukur memenuhi atau melampaui standar toleransi internasional yang paling ketat. Setiap produk disertai dengan sertifikat kalibrasi yang dapat dilacak, menghubungkan kinerjanya dengan standar metrologi nasional untuk dokumentasi kepatuhan penuh.

Untuk pelanggan yang mencari alat pengukur cincin, Storaen menyediakan tabel spesifikasi komprehensif yang mencakup ukuran nominal dari 1,8mm hingga 300mm, dengan opsi untuk pengukuran berbasis metrik dan inci. Di luar penawaran standar, kami berspesialisasi dalam solusi khusus, termasuk diameter non-standar, pelapis permukaan khusus (seperti pelapisan krom untuk peningkatan ketahanan korosi), dan sistem pengukuran pengukur cincin yang disesuaikan untuk aplikasi industri yang unik. Tim teknik kami bekerja erat dengan klien untuk merancang alat pengukur yang mengatasi tantangan spesifik, dari mengukur lubang dalam dalam komponen ruang angkasa hingga memeriksa diameter dalam perangkat medis miniatur.

Memilih Storaen berarti berinvestasi lebih dari sekadar alat – Anda mendapatkan mitra dalam jaminan kualitas. Pengukur cincin kami untuk dijual didukung oleh garansi seumur hidup terhadap cacat material, di samping akses ke jaringan dukungan teknis global kami. Baik Anda toko mesin kecil atau produsen skala besar, produk kami memberikan keandalan dan presisi yang diperlukan untuk menjaga efisiensi produksi dan mengurangi pengerjaan ulang yang mahal. Kepercayaan pada dekade keahlian Storaen dalam metrologi: alat pengukur kami bukan hanya instrumen; Mereka adalah dasar dari kerangka kerja kontrol kualitas Anda.

Sistem purna jual Storaen untuk alat inspeksi: jaminan siklus penuh dari produk standar ke alat inspeksi yang tidak disesuaikan

Sistem purna jual Storaen untuk pengukur cincin lebih dari sekadar layanan-ini adalah komitmen untuk memastikan alat pengukuran Anda memberikan ketepatan yang konsisten di seluruh siklus hidup mereka. Apakah Anda telah membeli produk pengukur cincin standar kami atau berkolaborasi dengan kami pada alat inspeksi non-custom, kami memberikan dukungan ujung ke ujung yang mencakup kalibrasi, pemeliharaan, dan keahlian teknis, memperkuat peran kami sebagai mitra tepercaya Anda dalam kontrol kualitas.

Untuk pelanggan yang membeli alat pengukur cincin untuk dijual dari kisaran standar kami – termasuk alat pengukur cincin polos, set pengukur cincin, dan pengukur cincin master – kami mulai dengan sertifikat kalibrasi yang dapat dilacak yang memvalidasi kepatuhan dengan GB1957, DIN7162, dan standar kelas pengukur cincin internasional (hingga presisi H6). Pusat layanan global kami menawarkan layanan ulang tahunan, menggunakan interferometer canggih untuk memastikan alat pengukur Anda mempertahankan akurasi bahkan setelah bertahun-tahun digunakan. Ini sangat penting untuk industri seperti kedirgantaraan dan otomotif, di mana keandalan pengukuran pengukur cincin secara langsung berdampak pada kualitas produksi dan dokumentasi kepatuhan.

Untuk alat inspeksi non-standar non-standar, tim teknik kami menyediakan dukungan yang dirancang khusus dari desain hingga penyebaran. Jika aplikasi unik Anda memerlukan pengukur cincin baja dengan pelapis khusus, rentang ukuran yang diperpanjang, atau spesifikasi toleransi khusus, kami menawarkan modifikasi pasca-pembelian dan layanan perkuatan. Teknisi kami bekerja sama dengan tim Anda untuk memecahkan masalah pengukuran, apakah itu mengoptimalkan set pengukur cincin untuk jalur produksi volume tinggi atau menyelesaikan masalah kompatibilitas di lingkungan pemesinan yang kompleks.

Setiap pengukur cincin Storaen – terlepas dari tipe – dikenakan dengan garansi seumur hidup terhadap cacat material, yang mencerminkan kepercayaan diri kita pada daya tahan konstruksi baja dan karbida kita. Untuk keausan dari penggunaan normal, kami memberikan solusi perbaikan yang hemat biaya, termasuk rekondisi permukaan untuk hasil akhir yang dipoles dan revalidasi dimensi untuk pengukur yang terpapar pada kondisi kerja yang ekstrem. Tujuan kami adalah untuk memperpanjang umur operasional alat Anda, mengurangi biaya penggantian dengan tetap mempertahankan ketepatan proses Anda.

Dukungan teknis adalah inti dari filosofi setelah penjualan kami. Tim Layanan Pelanggan 24/7 kami-didukung oleh para ahli metrologi-menawarkan pemecahan masalah jarak jauh untuk perbedaan pengukuran, membantu Anda membedakan antara masalah terkait alat dan kesalahan proses. Kami juga menyediakan sumber daya pengajaran gratis, seperti panduan video pada penanganan pengukur cincin yang tepat, praktik terbaik penyimpanan untuk mencegah korosi, dan tips untuk mengintegrasikan pengukur ke dalam sistem kontrol kualitas otomatis.

Memilih Storaen berarti mendapatkan ketenangan pikiran melalui ekosistem setelah penjualan yang memprioritaskan efisiensi operasional Anda. Apakah Anda menggunakan pengukur cincin polos tunggal untuk inspeksi dasar atau master ring gage yang kompleks untuk audit sertifikasi ISO, dukungan kami tumbuh sesuai kebutuhan Anda. Kami tidak hanya menjual alat; Kami memastikan mereka tetap menjadi aset vital dalam kerangka kerja jaminan kualitas Anda, didukung oleh keahlian dan sumber daya pemimpin global dalam metrologi presisi. Percaya pada Storaen untuk menjaga pengukuran Anda tetap akurat, proses Anda sesuai dengan proses, dan bisnis Anda bergerak maju – hari ini dan untuk tahun -tahun mendatang.
