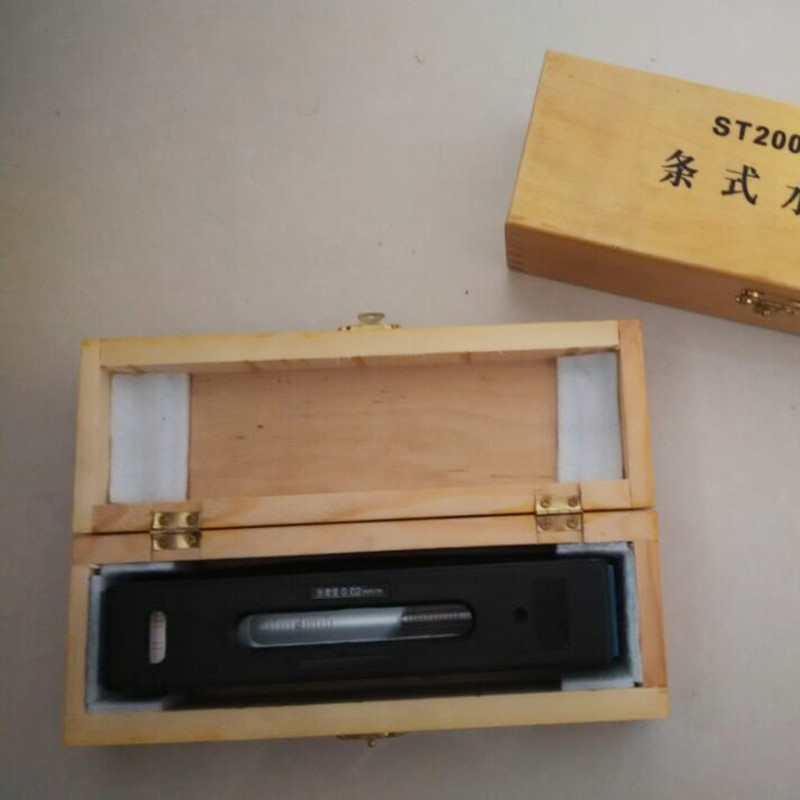

Level bar

• - Vial utama yang dapat disesuaikan 0,0002 "/10"
• - Basis V-rrooved.
• - Dengan vial uji silang.
• - Tubuh besi cor yang kuat.
• - Dibandingkan dengan tingkat presisi master reguler, level ini dirancang dan diproduksi di lingkungan yang lebih canggih.
•
• Titik produk dan aplikasi level bar: tindakan pencegahan untuk menggunakan level bar:
• 1. Sebelum mengukur dengan level batang, permukaan pengukuran harus dibersihkan dengan hati -hati dan dihapus kering untuk memeriksa cacat seperti goresan, karat, dan gerinda.
• 2. Sebelum mengukur dengan level batang, periksa apakah posisi nol sudah benar. Jika tidak akurat, level yang dapat disesuaikan harus disesuaikan, dan level tetap harus diperbaiki.
• 3. Ketika mengukur dengan tingkat batang, pengaruh suhu harus dihindari. Cairan di dalam level memiliki dampak signifikan pada perubahan suhu. Oleh karena itu, perhatian harus diberikan pada pengaruh panas tangan, sinar matahari langsung, dan bau mulut pada level.
• 4. Dalam penggunaan level batang, pembacaan harus dilakukan pada posisi level vertikal untuk mengurangi dampak paralaks pada hasil pengukuran.
•

• Parameter produk


• Gauge level bar M BAR Level Gauge Spesifikasi MM: Akurasi: 0,02mm/m.

Apa itu level bar? Perbedaan utama dari level bingkai

​
Level batang adalah alat presisi linier yang ringkas yang dirancang untuk mengukur kelurusan, penyelarasan, dan kecenderungan pada permukaan datar atau silindris – ideal untuk aplikasi industri di mana ruang adalah inspeksi yang terbatas atau silinder (misalnya, pipa, poros mesin) perlu inspeksi. Di Storaen, level bar kami memiliki tubuh besi cor kasar dengan basis V-rrooved, memungkinkan penempatan yang aman pada permukaan bundar, dan botol gelembung presisi tunggal untuk mendeteksi kemiringan halus (serendah deviasi 0,02mm/m). Tapi bagaimana perbedaannya dari level bingkai? Mari kita hancurkan perbedaan utama:​

1. Desain & Struktur​

Level batang: Desain linier, sumbu tunggal dengan alur berbentuk V di sepanjang pangkalan (penting untuk mencengkeram objek silinder) dan satu atau dua botol gelembung (horizontal/vertikal). Ringan dan portabel, sempurna untuk ruang sempit atau pengukuran saat bepergian.​

Level bingkai (misalnya, level bingkai presisi): bingkai persegi panjang, empat sisi dengan beberapa permukaan kerja mesin (depan, belakang, atas, bawah), mendukung pengukuran horizontal dan vertikal pada bidang datar. Lebih besar tetapi lebih fleksibel untuk inspeksi multi-permukaan yang kompleks.​

2. Fokus Pengukuran​

Level Bar: Khusus dalam penyelarasan silinder (misalnya, memeriksa kelurusan panduan alat mesin, instalasi pipa) dan kerataan pesawat tunggal. V-groove memastikan kontak yang stabil dengan poros bundar, menghilangkan selip selama pengukuran.​

Level bingkai: Excels pada pemeriksaan kerataan multi-dimensi (horizontal, vertikal, kuadrat) pada permukaan datar besar seperti pangkalan mesin, kerangka kerja konstruksi, atau meja pengerjaan kayu. Keempat tepinya memberikan titik referensi untuk tugas sudut dan penyelarasan yang kompleks.

​
3. Skenario Presisi & Aplikasi​

Kedua alat menawarkan akurasi tinggi (standar 0,02mm/m di Storaen), tetapi kekuatannya terletak pada kasus penggunaan yang berbeda:​

Gunakan level batang saat bekerja dengan komponen silindris, rel sempit, atau di ruang terbatas di mana alat kompak sangat penting.​
Pilih level bingkai (terutama level bingkai presisi) saat mengukur permukaan datar, memeriksa sudut kanan, atau membutuhkan umpan balik horizontal/vertikal simultan dalam lokakarya, lokasi konstruksi, atau pengaturan mesin CNC.​

4. Keahlian Storaen di kedua kategori​

Di Storaen, kami merekayasa level bar untuk keandalan yang kasar-badan-badan besi cor mereka menahan korosi dan dampak, sementara V-groove mengalami presisi untuk memastikan kesesuaian silinder yang sempurna. Level bingkai kami, termasuk seri level bingkai presisi premium, fitur frame aluminium tingkat pesawat terbang dan sistem ganda-vial untuk akurasi multi-permukaan yang tak tertandingi.​

Apakah Anda memerlukan portabilitas level bar atau keserbagunaan level bingkai, alat kelas industri Storaen memberikan ketepatan dan daya tahan yang diminta proyek Anda. Jelajahi jangkauan kami hari ini untuk menemukan solusi pengukuran yang tepat untuk aplikasi Anda.

Level bar presisi tinggi: spesifikasi akurasi 0,02mm/m

Di Storaen, seri level bar kami mendefinisikan ulang pengukuran presisi dengan akurasi 0,02mm/m yang terkemuka di industri-direkayasa untuk tugas-tugas di mana bahkan penyimpangan terkecil dapat memengaruhi keberhasilan proyek. Spesifikasi ini berarti alat kami mendeteksi kemiringan 0,02mm hanya lebih dari 1 meter, menetapkan standar untuk penyelarasan kritis dalam aplikasi industri, manufaktur, dan pemeliharaan.​

1. Teknologi botol gelembung yang dikalibrasi​

Jantung dari presisi level bar kami adalah botol gelembungnya yang dikalibrasi dengan cermat, dibangun dengan kaca grade optik dan cairan yang distabilkan dengan suhu untuk meminimalkan kesalahan ekspansi. Setiap vial mengalami proses kalibrasi 3 langkah, memastikan gelembung berada di tengah ketika permukaan sempurna horizontal atau vertikal. Ini menghilangkan dugaan, memberikan bacaan yang jelas dan berulang bahkan dalam lingkungan yang berfluktuasi.​

2. Basis V-Grooved Presisi-Mesin​

Level bar kami memiliki tanah alur berbentuk V untuk toleransi tingkat mikron, memastikan kontak yang mulus dengan permukaan silinder seperti poros mesin, pipa, atau panduan rel. Sudut 120 ° Groove dan permukaan cermin-finish (RA ≤ 0,8μm) menghilangkan inkonsistensi selip dan pengukuran, sehingga ideal untuk pemeriksaan kelurusan pada benda kerja bundar, di mana akurasi tidak dapat dinegosiasikan.

​
3. Konstruksi kasar untuk kinerja yang stabil​

Bertempat di badan besi cor yang diobati dengan panas, level batang kami menolak ekspansi termal dan tekanan mekanis, mempertahankan akurasi 0,02mm/m melintasi -10 ° C hingga 50 ° C suhu. Desain inti yang solid meredam getaran dari mesin industri, sedangkan lapisan enamel anti-korosif melindungi terhadap minyak, pendingin, dan kelembaban, penting untuk ketepatan jangka panjang di lingkungan bengkel yang keras.​

4. Aplikasi di mana presisi paling penting​

Dari menyelaraskan panduan alat mesin CNC hingga memverifikasi kelurusan rol konveyor atau instalasi pipa, level bar presisi tinggi kami memberikan keandalan yang tak tertandingi. Insinyur dan Teknisi mempercayai peringkat 0,02mm/m untuk:​

Pengaturan Alat Mesin: Memastikan penyelarasan spindle untuk mencegah cacat benda kerja​
Inspeksi Komponen Aerospace: memvalidasi toleransi bagian silindris​
Pemeliharaan Peralatan Berat: Mengalibrasi Poros Silinder Hidrolik Untuk Pengoperasian Lancar​

5. Komitmen Storaen terhadap Akurasi​

Setiap level bar meninggalkan pabrik kami dengan sertifikat kalibrasi yang dapat dilacak, mengkonfirmasi kepatuhan dengan standar ISO 17025. Kami tunduk pada setiap alat untuk audit kualitas 12 poin, termasuk pengujian ketetapan, pemeriksaan stabilitas gelembung, dan bersepeda suhu, untuk menjamin bahwa spesifikasi 0,02mm/m berlaku di seluruh siklus hidupnya.​

Ketika proyek Anda menuntut pengukuran, Anda dapat mempertaruhkan reputasi Anda, pilih level batang Storaen – di mana akurasi 0,02mm/m bukan hanya spesifikasi, tetapi janji ketepatan tanpa kompromi.

Aplikasi Level Bar: Mengukur benda kerja silindris & V-grooves

Dalam pengukuran industri, level batang unggul dalam tugas-tugas presisi yang melibatkan permukaan silinder dan struktur berbentuk V-peran di mana desain khusus mereka mengungguli alat umum. Di Storaen, seri level bar kami direkayasa untuk mengatasi tantangan-tantangan ini dengan akurasi dan keandalan yang tak tertandingi, menjadikannya pilihan yang disukai bagi para profesional yang bekerja dengan benda kerja silindris, panduan alat mesin, dan komponen Vrooved V.

1. Pemeriksaan Penyelarasan Kerja Silindris & Kelurusan

Fitur yang menentukan level bar-basis V-grooved-menciptakan antarmuka yang aman dan stabil dengan permukaan bundar, seperti:

Poros alat mesin: Saat menyelaraskan poros spindel CNC atau rol konveyor, level batang Storaen memastikan runout minimal dengan mendeteksi kemiringan mikro (serendah 0,02mm/m) di sepanjang sumbu longitudinal silinder. Sudut 120 ° V-GROOVE dan permukaan presisi-tanah (RA ≤ 0,8μm) sesuai dengan geometri silinder, menghilangkan kesalahan selip dan pengukuran.

Instalasi Pipa: Dalam sistem pipa minyak dan gas atau industri, level bar kami memverifikasi kelurusan segmen pipa selama perakitan, mencegah ketidaksejajaran yang dapat menyebabkan inefisiensi aliran atau tekanan struktural. Desainnya yang ringkas cocok dengan mudah ke ruang saluran yang ketat, di mana alat yang lebih besar gagal mencapai.

2. Kalibrasi komponen V-groove

Struktur Vrooved-umum dalam perlengkapan, alat pengukur, dan sistem kereta api-memerlukan pemeriksaan sudut dan kerataan yang tepat. Level bar Storaen unggul di sini:

Menguji Squareness V-Groove: Menempatkan level di dua Vrooves V yang berlawanan (misalnya, dalam slide alat mesin) mengungkapkan penyimpangan sudut, memastikan komponen pasangan dengan benar untuk gerakan linier halus.
Menyelaraskan rel yang dipandu V: Dalam jalur manufaktur otomatis, level bar kami memastikan rel yang dipandu V sangat paralel, meminimalkan keausan pada gerbong bergerak dan mempertahankan akurasi posisi untuk lengan robot atau penangan material.

3. Tugas Presisi Otomotif

Di industri di mana toleransi diukur dalam mikron:

Perakitan Otomotif: Selama pemasangan powertrain, alat kami memastikan camshaft dan poros engkol diselaraskan dalam spesifikasi, mencegah masalah kinerja yang mahal di telepon.

4. Mengapa level batang storaen mengarah dalam pengukuran silinder

Level bar kami menggabungkan tiga keunggulan utama untuk aplikasi ini:

Konstruksi besi cor yang kasar: Tahan dampak dan fluktuasi termal di bengkel yang keras, mempertahankan akurasi selama bertahun -tahun penggunaan berat.
Botol gelembung grade optik: Menyediakan bacaan instan dan tidak ambigu bahkan dalam kondisi cahaya rendah, mengurangi waktu pengukuran sebesar 30% dibandingkan dengan level generik.
Kalibrasi yang dapat dilacak: Setiap alat dilengkapi dengan laporan bersertifikat ISO 17025, yang menjamin akurasi 0,02mm/m memenuhi standar internasional untuk tugas-tugas kritis.

Apakah Anda menyelaraskan satu poros atau mengelola instalasi industri yang kompleks, level batang Storaen memberikan ketepatan dan daya tahan yang diperlukan untuk menjaga benda kerja silinder dan komponen V-grooved dalam toleransi. Percayai alat yang dirancang untuk tantangan unik pengukuran permukaan bundar, karena dalam pembuatan, kurva terkecil dapat membuat perbedaan terbesar.
