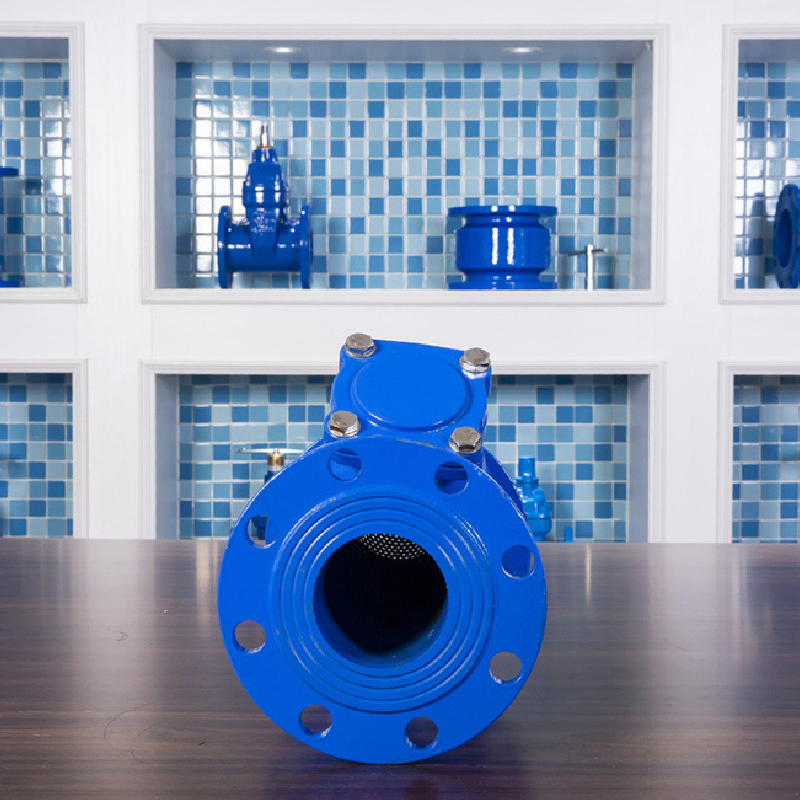

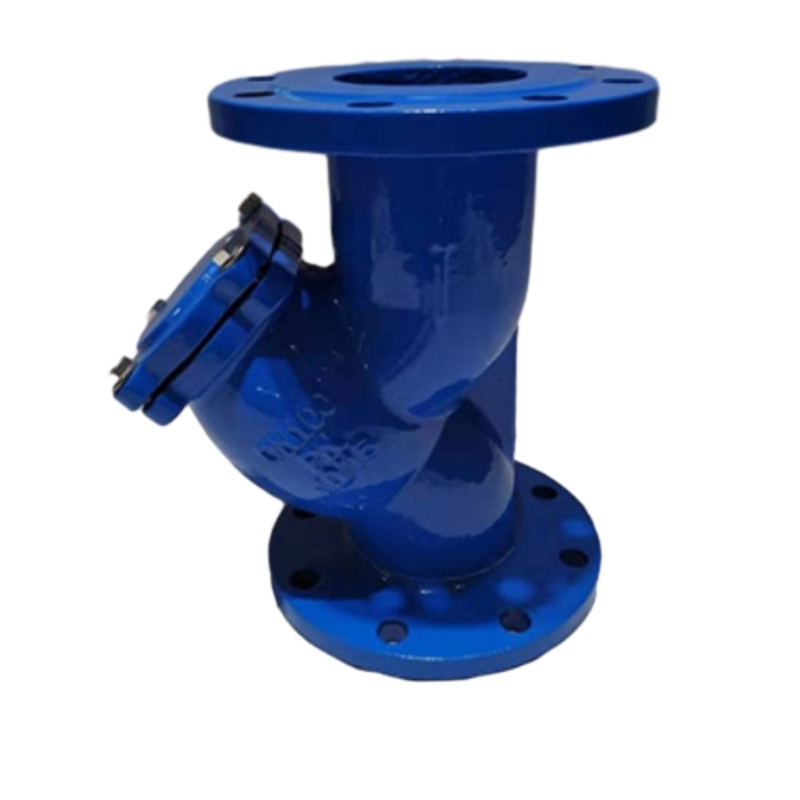

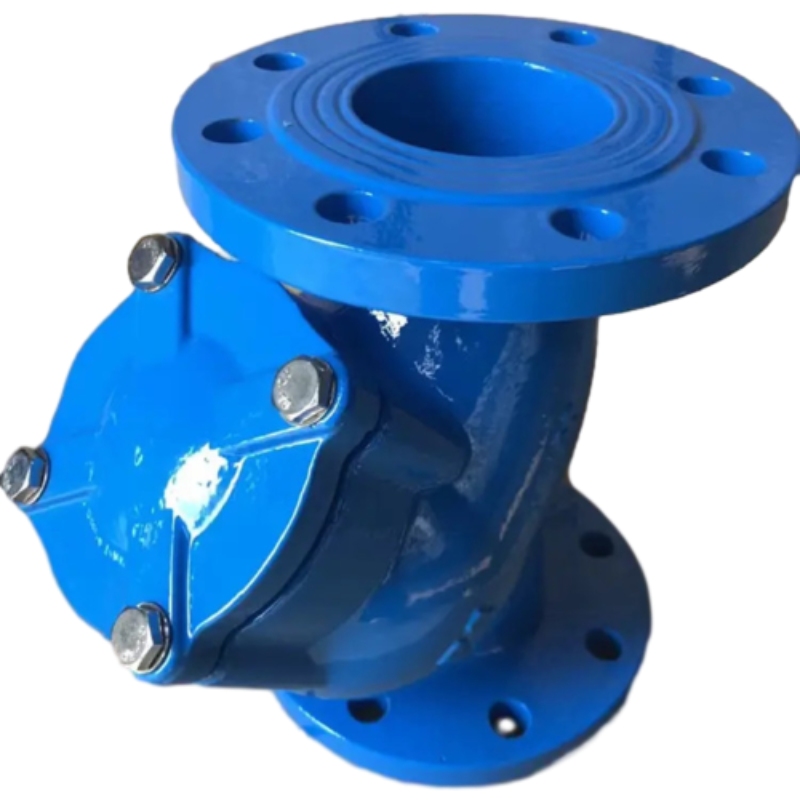

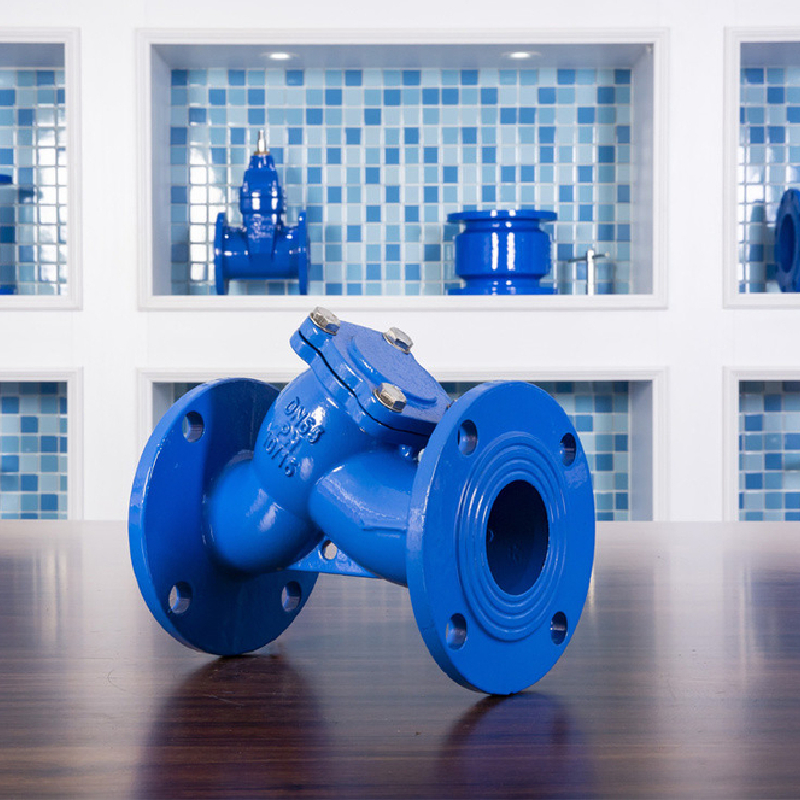

Saringan tipe y

Struktur filter tipe-y memiliki ketahanan rendah dan pembuangan limbah yang nyaman.

Alasan mengapa layar filter dibuat menjadi bentuk keranjang filter silindris adalah untuk meningkatkan kekuatannya, yang lebih kuat dari layar satu lapis, dan penutup flensa di ujung bawah antarmuka berbentuk Y dapat dilepas untuk secara berkala menghapus partikel yang disimpan dalam keranjang filter.

Filter tipe-y memiliki karakteristik struktur canggih, resistensi kecil dan pembuangan limbah yang nyaman. Media filter tipe-y yang sesuai dapat berupa air, minyak dan gas. Secara umum, jaringan air adalah 18-30 mesh, jaringan ventilasi adalah 10-100 mesh, dan jaringan oil-passing adalah 100-480 mesh. Filter keranjang terutama terdiri dari pipa penghubung, pipa utama, filter biru, flensa, penutup flensa dan pengencang. Ketika cairan memasuki filter biru melalui pipa utama, partikel pengotor padat diblokir dalam filter biru, dan cairan bersih melewati melalui filter biru dan dikeluarkan dari outlet filter.

1. Pemodelan yang bagus, lubang pengujian tekanan telah ditetapkan pada tubuh.

2. Penggunaan yang nyaman dan cepat. Mungkin saja, sesuai dengan persyaratan pengguna, untuk mengganti steker yang kacau pada bodi menjadi katup bola dan membiarkan outletnya terhubung ke pipa limbah, ini dapat membuatnya dilakukan untuk mengeruk dengan tekanan sementara tidak melepas kap.

3. Layar penyaringan dari akurasi penyaringan yang berbeda dapat disediakan sesuai dengan persyaratan pengguna, membuat layar penyaringan dibersihkan dengan lebih mudah.

4. Saluran fluida dirancang secara ilmiah dan wajar, dengan resistensi aliran yang lebih kecil dan aliran yang lebih besar. Total area mesh datang 3-4 kali lipat dari DN.

5. Jenis teleskopik membuat pemasangan dan penghapusan lebih nyaman.

Y tipe fungsi saringan

Dalam berbagai aplikasi industri, operasi mesin dan sistem yang efisien adalah yang terpenting. Salah satu komponen penting yang memastikan keandalan dan umur panjang dari sistem ini adalah saringan tipe Y. Sering diabaikan, perangkat ini memainkan peran instrumental dalam mempertahankan integritas cairan.

Fungsi utama dari saringan tipe Y adalah menyaring puing -puing dan partikel yang tidak diinginkan dari aliran fluida. Ini dapat mencakup kotoran, karat, skala, dan kontaminan lainnya yang berpotensi menyebabkan kerusakan pada pompa, katup, dan peralatan hilir lainnya. Dengan secara efektif menangkap kotoran ini, saringan tipe Y melindungi seluruh sistem, mengurangi biaya perawatan dan mencegah downtime yang tidak terduga.

Apa yang membedakan Saringan Jenis Y dari perangkat penyaringan lainnya adalah desainnya yang unik. Dinamai untuk tubuh berbentuk Y, saringan ini memiliki layar yang menangkap partikel materi sambil memungkinkan cairan untuk melewati. Desain ini memfasilitasi pemeliharaan yang mudah; Ketika saringan menjadi tersumbat, itu dapat dengan mudah dibersihkan atau diganti tanpa mengganggu aliran sistem. Kenyamanan ini adalah keuntungan yang signifikan dalam lingkungan di mana operasi berkelanjutan sangat penting.

Saringan tipe Y umumnya digunakan di berbagai industri, termasuk pengolahan air, pemrosesan kimia, dan minyak dan gas. Mereka dapat digunakan dalam konfigurasi pipa horizontal dan vertikal, menjadikannya serbaguna untuk aplikasi yang berbeda. Memahami persyaratan spesifik sistem Anda akan membantu dalam memilih saringan tipe Y yang sesuai, memastikan kinerja dan perlindungan yang optimal.

Sebagai kesimpulan, saringan tipe Y adalah komponen penting dalam banyak sistem penanganan cairan. Fungsinya melampaui hanya penyaringan; Ini meningkatkan keandalan seluruh operasi, pada akhirnya memastikan efisiensi dan efektivitas biaya. Dengan berinvestasi dalam saringan tipe Y kanan, bisnis dapat melindungi peralatan mereka dan mempertahankan aliran operasional yang lancar, menyoroti pentingnya perangkat yang sering dihargai ini.

Dari DN15 ke DN400: Bagaimana Saringan Jenis Y ini menjadi Master Puing Pipa

STRAIN TYPE Y STORAEN menetapkan standar untuk perlindungan pipa serbaguna, menawarkan kisaran ukuran yang tak tertandingi-dari DN15 kompak (0,5 ”) hingga DN400 tingkat industri (16 ”)-yang beradaptasi dengan mulus dengan aplikasi industri perumahan, komersial, dan tugas berat. Sebagai penyedia saringan logam terkemuka dan penyedia saringan besi, kami menggabungkan bahan yang kuat, rekayasa presisi, dan fitur yang dapat disesuaikan untuk memberikan solusi universal untuk menjebak karat, skala, pasir, dan padatan lainnya di semua skala pipa.

Desain ukuran-inklusif untuk setiap aplikasi

1. Sistem Miniatur (DN15 – DN50 / 0,5 ” – 2”)

Ideal untuk pipa perumahan, unit HVAC, dan mesin kecil, filter tipe-Y ini (misalnya, DN25) memiliki besi cor ringan atau badan baja karbon dengan koneksi berulir, memastikan pemasangan yang mudah di ruang yang sempit. Layar baja stainless 20–200 mesh (304/316L) menghilangkan partikel sekecil 75μm, melindungi keran, katup, dan pompa dari puing -puing tanpa membatasi aliran – kritis untuk mempertahankan tekanan air di kompleks apartemen atau dapur komersial.

2. Pipa industri ukuran menengah (DN65-DN200 / 2.5 ”-8”)

Kerja keras pabrik pabrik dan jaringan utilitas, saringan flanged ini (koneksi RF/FF per SH/T3411) Saldo Daya Daya Daya Daya Negara:

Konstruksi tugas berat: QT450 besi ulet atau rumah baja karbon WCB menahan peringkat tekanan hingga 16mpa dan suhu dari -5 ° C hingga 450 ° C, membuatnya cocok untuk media uap, minyak, dan media kimia.
Filtrasi yang dioptimalkan: Desain berbentuk Y meningkatkan area filter sebesar 40% dibandingkan dengan model inline, mengurangi penurunan tekanan dan memungkinkan 99% laju penangkapan untuk 50-500μm partikel-sempurna untuk melindungi pompa, penukar panas, dan katup kontrol dalam pemrosesan makanan atau saluran petrokimia.

3. Sistem Industri Skala Besar (DN250-DN400 / 10 ”-16”)

Untuk pembangkit listrik, kilang, dan aplikasi laut, saringan tipe Y kami yang terlalu besar memberikan kinerja yang tidak kenal kompromi:

Struktur yang diperkuat: Flensa yang menebal dan tubuh berusuk menangani 2000+ kg beban dan aliran berkecepatan tinggi, sementara penutup pusat pelepasan cepat memungkinkan pemindahan puing yang aman dan efisien tanpa pembongkaran pipa-kunci untuk meminimalkan downtime di lingkungan produksi yang berkelanjutan.
Solusi Mesh Kustom: Pilih 10–480 filter mesh (stainless steel atau monel) untuk mencocokkan kebutuhan media tertentu, dari filtrasi pasir kasar dalam sistem air pendingin hingga pelepasan partikel halus dalam pipa farmasi.

Fitur universal untuk integrasi yang mulus

Koneksi Fleksibilitas: Tersedia dengan ujung berulir, dilas, atau bergelang, saringan tipe-Y kami sesuai dengan standar ASME, DIN, dan JIS, menghilangkan kerepotan adaptor dalam proyek global.
Desain Pemeliharaan Rendah: Keranjang yang dapat dimiringkan dan katup pembuangan opsional memungkinkan pelepasan puing -puing yang mudah tanpa menghilangkan saringan, sementara layar mesh yang dapat digunakan kembali mengurangi biaya operasi sebesar 30% dibandingkan dengan alternatif sekali pakai.
Opsi Bahan: Pilih dari besi cor (hemat biaya untuk air/gas), stainless steel (tahan korosi untuk bahan kimia), atau zat besi ulet (kekuatan tinggi untuk tekanan ekstrem) —Petikan jenis saringan yang tepat untuk setiap kondisi kerja.

Mengapa Storaen memimpin dalam penyaringan ukuran penuh

Keandalan Bersertifikat: ISO 9001 yang sesuai dan diuji dengan standar GB/T14382, setiap saringan termasuk laporan material dan sertifikat uji tekanan, memastikan keamanan dalam aplikasi kritis.
Keahlian Teknik: Tim kami membantu memilih saringan tipe Y yang optimal berdasarkan laju aliran, jenis media, dan presisi filtrasi-bahkan untuk pipa non-standar (misalnya, mengurangi tee atau tata letak flensa khusus).

Selesaikan semua tantangan puing pipa Anda

Apakah melindungi pemanas air perumahan, mempertahankan jalur produksi pabrik, atau mengamankan sistem pendingin kapal laut, saringan tipe Y yang inklusif dari Storaen memberikan kinerja yang konsisten. Dengan menggabungkan daya tahan dari saringan besi cast, kemampuan beradaptasi dari saringan flanged, dan ketepatan filter tipe-y, kami telah menciptakan solusi universal yang membuktikan: ketika datang ke perlindungan pipa, satu ukuran tidak sesuai dengan semua-tetapi jangkauan kami tidak.

Juruselamat Pipa Kimia: Bagaimana Saringan Jenis Y Jebakan Karat dan Lindungi Pompa & Katup

Dalam pemrosesan kimia, karat, skala, dan puing-puing logam menimbulkan ancaman diam-diam terhadap pompa, katup, dan instrumen presisi-sampai type-y Storaen yang masuk. Begini cara saringan tipe-y kami menjadi penjaga pipa kimia yang sangat diperlukan.

Penyaringan Presisi: Menghentikan Karat di jalurnya

Desain unik filter-y adalah kunci untuk kekuatan pelindungnya:

Armor Mesh Stainless Steel: Tersedia dalam 10–480 mesh (304/316L), layar menjebak partikel sekecil 30μm – termasuk serpihan karat, slag las, dan fragmen katalis – dengan laju penangkapan 99%. Dalam saluran saluran masuk pompa, ini mencegah erosi impeller, saat berada di katup kontrol, ia menghentikan keausan kursi yang dapat menyebabkan kebocoran atau regulasi yang gagal.
Optimalisasi Aliran Berbentuk Y: Perumahan miring meningkatkan area filtrasi sebesar 30% dibandingkan dengan model inline, mengurangi penurunan tekanan dan memungkinkan puing-puing untuk menetap di keranjang tanpa mengganggu aliran-kritis untuk mempertahankan tekanan yang konsisten dalam saluran umpan reaktor atau kolom distilasi.

Daya tahan untuk media kimia yang agresif

Saluran pipa kimia menuntut saringan logam yang menahan korosi dan suhu tinggi:

Keunggulan material: Pilih dari saringan zat besi (QT450 besi ulet untuk media korosif sedang) atau varian stainless steel (316L untuk bahan kimia yang keras seperti asam sulfat), keduanya dinilai untuk suhu hingga 450 ° C dan tekanan hingga 16MPA.
Kekuatan Flanged: Saringan flanged (koneksi RF/FF per SH/T3411) memberikan integrasi bocor-tahan, dengan flensa menebal yang menahan ekspansi termal dalam pipa yang dipanaskan dengan uap, mencegah kegagalan sendi yang dapat mengekspos sistem pada kontaminan.

Penempatan strategis untuk perlindungan maksimal

1. Perlindungan pompa

Dipasang di hulu pompa sentrifugal, strainer tipe-y kami memblokir partikel karat dari bilah impeller yang merusak, mengurangi getaran dan memperpanjang umur pompa sebesar 25%. Pada pompa pengukuran kimia, itu mencegah penyumbatan kursi katup, memastikan dosis yang akurat dalam proses polimerisasi.

2. Pelestarian katup

Untuk katup globe dan katup periksa di garis purnbis tinggi, mesh fine saringan (200-480 mesh) menghentikan puing-puing sub-milimeter dari kompromi permukaan penyegelan, menghindari shutdown yang mahal untuk perbaikan atau penggantian katup.

3. Stabilitas proses

Di hulu penukar panas atau filter, itu mencegah fouling dari endapan skala, menjaga efisiensi perpindahan panas dan mengurangi frekuensi pembersihan di sirkuit air pendingin.

Lindungi proses kimia Anda hari ini

Pada pabrik kimia, di mana bahkan satu partikel tunggal dapat mengganggu produksi, saringan tipe-Y Storaen memberikan presisi filtrasi dan daya tahan kasar yang diperlukan untuk melindungi pompa, katup, dan integritas proses. Dengan menggabungkan teknologi mesh canggih dengan bahan tahan kimia, jenis saringan kami mengubah risiko terkait karat menjadi ketenangan pikiran-sehingga pipa Anda dapat beroperasi dengan efisiensi puncak, hari demi hari. Jelajahi solusi filter tipe-y kami dan temukan mengapa industri mempercayai kami untuk menjaga sistem kritis mereka tetap, aman, dan berjalan kuat.

Apa itu saringan tipe Y dan bagaimana cara kerjanya?

Saringan tipe AY adalah komponen penting dalam sistem cairan, yang dirancang untuk menyaring kotoran dan puing -puing dari pipa. Konfigurasi berbentuk Y yang unik memungkinkan aliran yang efisien sambil meminimalkan penurunan tekanan. Saringan ini memiliki layar mesh yang menangkap partikel saat cairan lewat, memastikan bahwa sistem Anda beroperasi dengan lancar dan efisien.

Bahan apa yang terbuat dari bahan jenis y?

Saringan tipe Y kami dibangun dari stainless steel berkualitas tinggi, memberikan ketahanan dan daya tahan korosi yang sangat baik. Pilihan material ini memastikan umur panjang dan keandalan, membuat saringan kami cocok untuk berbagai aplikasi di berbagai industri, termasuk air, minyak, dan gas.

Bisakah saringan tipe Y dipasang dalam posisi apa pun?

Ya, saringan tipe Y adalah serbaguna dan dapat dipasang dalam orientasi horizontal atau vertikal. Namun, kami sarankan mengikuti pedoman instalasi spesifik untuk mempertahankan kinerja yang optimal dan memastikan penyaringan yang efektif. Selalu merujuk pada manual produk untuk praktik terbaik.

Bagaimana cara membersihkan atau mempertahankan saringan tipe Y?

Pemeliharaan saringan tipe Y relatif sederhana. Kami merekomendasikan pemeriksaan berkala berdasarkan kebersihan cairan dan kondisi layar mesh. Untuk membersihkan, Anda dapat membuka tutup saringan, menghilangkan mesh, dan membilasnya dengan air atau menggunakan solusi pembersihan yang tepat. Pemeliharaan rutin membantu memastikan fungsionalitas jangka panjang dan mengurangi potensi downtime.

Berapa peringkat tekanan maksimum untuk saringan tipe Y?

Saringan tipe Y kami dirancang untuk menangani peringkat tekanan maksimum hingga 150 psi, membuatnya cocok untuk sebagian besar aplikasi standar. Namun, silakan berkonsultasi dengan spesifikasi produk untuk informasi terperinci tentang gradien tekanan, karena menggunakan saringan di luar kapasitas pengenalnya dapat menyebabkan masalah dalam sistem Anda.

Apakah saringan tipe Y cocok untuk aplikasi suhu tinggi?

Ya, saringan tipe Y kami dirancang untuk menahan suhu tinggi yang biasanya ditemui dalam aplikasi industri. Konstruksi stainless steel memastikan bahwa saringan mempertahankan integritasnya bahkan di bawah panas yang ekstrem. Untuk batas suhu tertentu, silakan lihat spesifikasi produk untuk panduan terperinci.

Ukuran apa yang tersedia untuk saringan tipe Y?

Kami menawarkan saringan tipe Y dalam berbagai ukuran untuk memenuhi kebutuhan spesifik Anda, mulai dari 1 inci hingga 6 inci dengan diameter. Silakan periksa daftar produk kami untuk ukuran yang tersedia dan pilih yang paling cocok dengan dimensi pipa Anda.
